☪ 試片標準與制備方法：試片標準：三塊76 mm×50 mm×(3~5)mm 的鋼、黃銅試片；試片制備按第3 章規則進行。

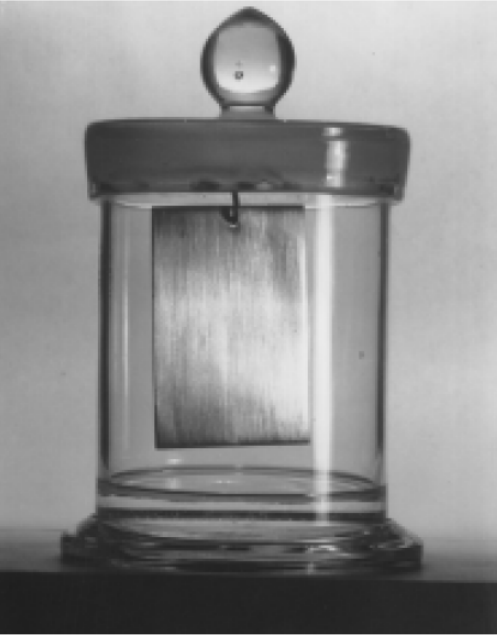

☪ 儀器與資料：實驗瓶為內徑φ90 mm×100 mm 的磨口玻璃標樣瓶；玻璃外表皿φ50 mm~φ65 mm；實驗裝置如圖1 所示。
☪ 實驗操作：實驗用具清潔：實驗瓶與外表皿在實驗前將其順次用自來水、熱肥皂水或堿液、自來水、蒸餾水清潔潔凈，烘干，堅持潔凈備用。
☪ 實驗油量：Ⅰ類油稱2.5 g，Ⅱ類油稱4.0 g實驗方法：在外表皿中稱取（25±3）℃的實驗油量，立行將盛油外表皿放入實驗瓶中，參加50mL蒸餾水，蓋緊瓶蓋，將瓶內油水按水平方向成旋渦狀強力搖1 min。
☪ 此刻要注意防止水與油的混合液附在蓋子的內外表，然后將制備好的試片用不銹鋼鉤掛在蓋中心的玻璃鉤上，蓋密并使試片下端與油水相10~20 mm。
☪ 將此實驗裝置放入烘箱內，在（25±3）℃下堅持10~15 min 后，再漸漸升溫至（55±2）℃，堅持8 h，中止加熱，讓其在烘箱內冷卻至室溫并堅持16 h，前后24 h 為一周期。兩周期后，查看試片，鋼試片上的銹點在三點以內且直徑小于1 mm 為合格。
☪ 黃銅試片無發黑、發綠和嚴峻變色為合格。其細微均勻的變色和用浸120 號溶劑汽油的脫脂棉能擦去的變色可不按腐蝕處理別的距試片邊際6mm以內的銹和變色膜不作銹蝕處理。
☃ 耗費后的氣相防銹才能實驗。
☪ 耗費實驗：培養皿內徑為（65±2）mm；培養皿的清潔：按9.3.1 進行；實驗操作：在培養皿中稱?。?5±3）℃的實驗油（15±0.1）g 放入烘箱內，在（100±2）℃的溫度下曝露6 h 后，取出蓋好，冷卻至室溫。
☪ 氣相防銹才能實驗：將10.1 耗費后的試油，按第9 章進行氣相防銹才能實驗應合格，但實驗油量Ⅰ類為3.0 g，Ⅱ類為5.0 g。
☪ 閃點：按GB/T 267 進行。  凝點:按GB/T 510 進行。  粘度:按GB/T 265 進行。
腐蝕實驗:按SH/T 0080進行。
